Urtag i trä med cirkelsåg och multifunktionsbordet MFT/3

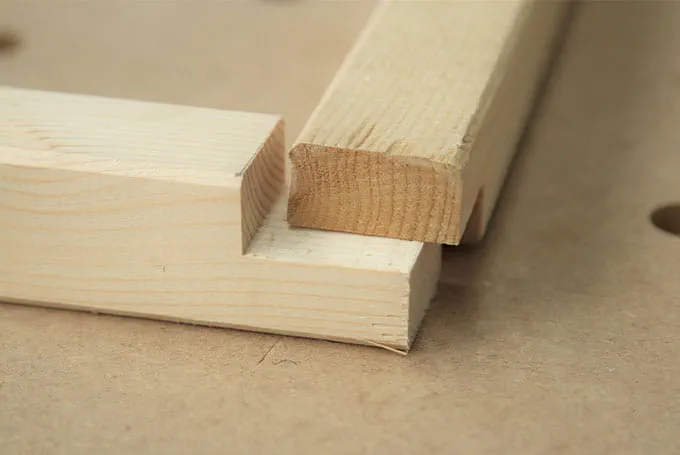

Urtag i trä
När man gör urtag i trä blir det en ursparning där ytterligare ett arbetsobjekt kan infogas för att göra en fast förbindning. I det här användningsexemplet beskriver vi hur man enkelt gör urtag och fogar ihop arbetsobjekt i trä.

    Beskrivning

    På byggarbetsplatsen måste man ofta göra passningsarbeten. Det behövs urtag och spår i lister, spjälor, ramdelar och liknande för att de ska passa in runt exempelvis kablar och rör.

    Med TS 55 REBQ Plus och MFT /3 från Festool är det enkelt att göra urtag snabbt och säkert.

    Maskiner/tillbehör

    I detta användningsexempel rekommenderas följande maskiner och tillbehör:

    Alternativa maskiner

    Som alternativ rekommenderas följande maskiner och tillbehör:

    Förbereda/ställa in

    • Ställ in styrskenan på arbetsobjektets tjocklek. För att den inte ska böjas när man sågar smala lister ska man lägga träbitar eller arbetsstycken av samma tjocklek under.

      +

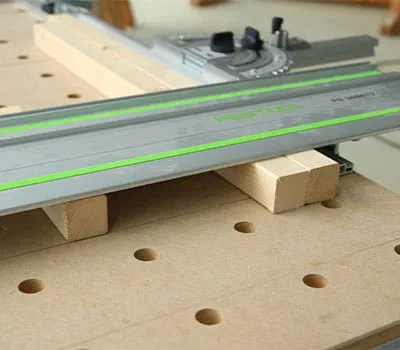

      Ställ in styrskenan på arbetsobjektets tjocklek

    • Precis som till bordscirkelsågar kan man använda anslag på multifunktionsbordet. Därför finns det justerbara stoppet (ingår i leveransen).

      Såväl spännelementen MFT-SP, skruvtvingen FSZ 120 som enhandstvingen FS-HZ 160 kan användas för fastspänningen.

      +

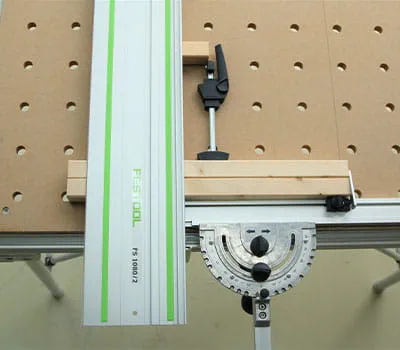

      Man kan arbeta med anslag på multifunktionsbordet

    Tillvägagångssätt

      • Ställ in det justerbara stoppet med markeringarna på arbetsobjektet.
      • Ställ splitterskyddets kant på styrskenan mot snittlinjen. Först måste du då ställa in sänksågen spelfritt på styrskenan och såga in splitterskyddet.
      • Ställ in sågdjupet på sänksågen och anslut dammsugaren.

      +

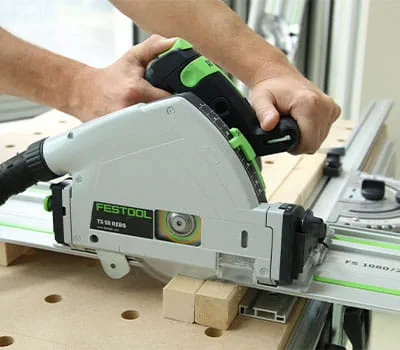

      Ställ in det justerbara stoppet på längden

    • Såga urtaget genom att förskjuta arbetsobjektet med klingans bredd:

      • Starta sänksågen och såga i träet.
      • Förskjut arbetsobjektet med klingans bredd och såga i arbetsobjektet igen. Fortsätt så tills urtaget är klart.

      Se till att styrskenan alltid ligger på hela träet under sågningen. Därför ska arbetsobjektet alltid förskjutas åt höger när man gör urtaget.

      +

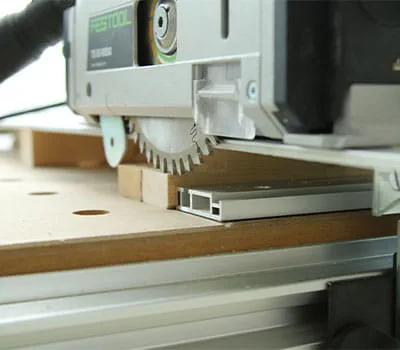

      Gör urtag genom att förskjuta arbetsobjektet åt höger
